Centros de trabajo dedicados a todo tipo de mecanizado para el taladrado, el fresado y el corte con sierra, y que integran la eficacia de la línea de taladrado con la flexibilidad de un centro de trabajo. Están equipados con grupos operadores que permiten efectuar trabajos simultáneos sobre dos tableros sobrepuestos.
Altamente versátiles, los modelos de la gama morbidelli ux pueden trabajar en modalidad “stand alone” o integrarse en una línea de producción con varios tipos de movimiento de las piezas con carga y descarga.
morbidelli ux100/ux200/ux200d
Compartir
¿Necesita ayuda?
OPTIMIZACIÓN DE LOS TIEMPOS DE CICLO: PINZAS DE BLOQUEO PERFILADAS
Reducción de los ciclos de trabajo gracias a la nueva geometría de las pinzas que permite trabajar en posiciones internas respecto a ellas y sin reposicionamiento.

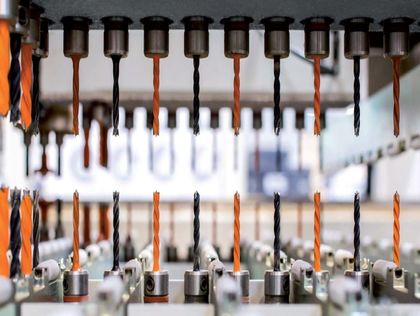

EL TALADRADO PERFECTO: PORTABROCAS RO.AX
Ningún movimiento durante el trabajo con la nueva tecnología RO.AX (Rotoaxial spindle technology) el portabrocas más prestacional del mercado con velocidad de rotación de hasta 6000 r.p.m. La robustez del cabezal de taladrado se demuestra con los costes reducidos de mantenimiento:
un tiempo cinco veces inferior
a lo que impone la mayoría de los competidores.
INSERICIÓN DE CLAVIJAS MÁS PERFORMANTE: GRUPOS PARA LA INSERCIÓN DE CLAVIJAS
Dos parejas de grupos para la inserción de clavijas con distancia variable entre los ejes sobre el cabezal de taladrado superior y 16 porta-brocas horizontales sobre el cabezal inferior.
FLEXIBILIDAD MÁXIMA:
DOBLE CAMBIO HERRAMIENTA
Dos almacenes para disponer de 12 herramientas, 6 para el cabezal fresador superior y 6 para lo inferior.
Ficha Técnica
Ficha Técnica
| ux100 | ux200 | ux200d | ||||
| EJES | ||||||
| Longitud tablero (máx.) | mm | 3200 | ||||
| Ancho tablero (máx.) | mm | 1300 | ||||
| Espesor tablero (máx.) | mm | 80 | ||||
| Peso tablero (máx.) | kg | 100 | ||||
| Velocidad ejes X-Y-Z (máx.) | m/min | 120- 35- 30 | ||||
| Cabezal de taladro (estd.) | ||||||
| Portabrocas verticales | n° rpm |
31+31 hasta 6000 |
48+48 hasta 6000 |
48+48 hasta 6000 |
||
| Portabrocas horizontales | n° rpm |
8(X)/4(Y) hasta 6000 |
16(X)/4(Y) hasta 6000 |
16(X)/4(Y) hasta 6000 |
||
| Sierra integrada X | Ø mm rpm |
125 7500 |
– | |||
| Dispositivos de inserción de clavijas a paso variable |
n° | – | 2dr+2izq | |||
| Cabezal fresador (opc.) | ||||||
| Potencia (S6) | kW (Hp) | 9,5 (13) | ||||
| Velocidad máx. | rpm | 24000 | ||||
| Herramientas disponibles | n° | 6+6 | ||||
